Операционная система NetWare




Протоколы маршрутизации RIP и NLSP


Маршрутизатором называется специальное устройство, которое анализирует номер сети станции-получателя и направляет пакет по оптимальному маршруту.

На рисунке 2.19 представлен пример сети. Здесь четыре сегмента ЛВС с номерами сетей A, B, C, D связаны между собой с помощью маршрутизаторов R1, R2, R3, R4. Связь осуществляется посредством выделенных каналов связи сети Х.25.

Если рабочая станция WS1 направляет пакет на файловый сервер FS4, то маршрутизатор R1 должен выбрать оптимальный маршрут передачи: R1-R2-R4-FS4 или R1-R3-R2-R4-FS4.

В маршрутизаторах фирмы Novell используются два метода маршрутизации:

  • дистанционный векторный метод на базе протокола RIP (продукт NetWare MultiProtocol Router 2.1 - MPR v.2.1),

  • анализ состояния соединений на базе протокола NLSP (продукт NetWare MultiProtocol Router 3.0 - MPR v.3.0).

    Продукты MPR v.2.1 и v.3.0 могут функционировать на файловом сервере или на выделенной рабочей станции.

    Рассмотрим принципы работы маршрутизатора на базе MPR v.2.1 (рисунок 2.20). Здесь используется протокол RIP (Routing Information Protocol).

    Предположим, что на маршрутизатор R1 поступает от WS1 пакет IPX, направляемый на файловый сервер FS4 (рисунок 2.19). R1 извлекает из заголовка пакета номер сети (D) станции-получателя и выполняет поиск строки в таблице "Сеть" (на рисунке номера сетей представлены в виде идентификаторов A, B, C, D). После этого из соответствующей строки таблицы "Канал" (в данном примере из последней) читается номер канала, куда и направляется пакет. Для данного примера пакет направляется через 3-ий канал (порт) маршрутизатору R3, где будут выполнены аналогичные действия.

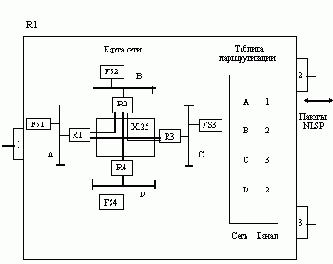

    Рис. 2.19. Пример объединения сегментов ЛВС с помощью маршрутизаторов

    В таблице "Сеть" для каждого номера сети хранится критерий передачи пакета от данного маршрутизатора до соответствующего сегмента. Значение этого критерия совпадает с числом промежуточных маршрутизаторов до сегмента. Таблица "Сеть" используется для формирования поля данных пакета RIP.
